Кольца профильные DIN 3869 (импортные) в Москве
Таблица размеров колец профильных
| Название Цена по запросу | Внутренний диаметр, мм | Внешний диаметр, мм | Высота, мм | Высота скоса, мм | Размер - группа | Цена по запросу | |
| Кольцо профильное 6,5х9,9х1х0,5 Цена по запросу | 6.5 | 9.9 | 1 | 0.5 | 0..55 | Цена по запросу | |
| Кольцо профильное 8,4х11,9х1х0,5 Цена по запросу | 8.4 | 11.9 | 1 | 0.5 | 0..55 | Цена по запросу | |
| Кольцо профильное 9,8х14,4х1,5х0,8 Цена по запросу | 9.8 | 14.4 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 11,6х16,5х1,5х0,8 24 ₽ | 11.6 | 16.5 | 1.5 | 0.8 | 0..55 | 24 ₽ | |
| Кольцо профильное 13,8х18,9х1,5х0,8 Цена по запросу | 13.8 | 18.9 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 14,7х18,9х1,5х0,8 36 ₽ | 14.7 | 18.9 | 1.5 | 0.8 | 0..55 | 36 ₽ | |
| Кольцо профильное 15,7х20,9х1,5х0,8 Цена по запросу | 15.7 | 20.9 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 17,8х22,9х1,5х0,8 Цена по запросу | 17.8 | 22.9 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 18,5х23,9х1,5х0,8 42 ₽ | 18.5 | 23.9 | 1.5 | 0.8 | 0..55 | 42 ₽ | |

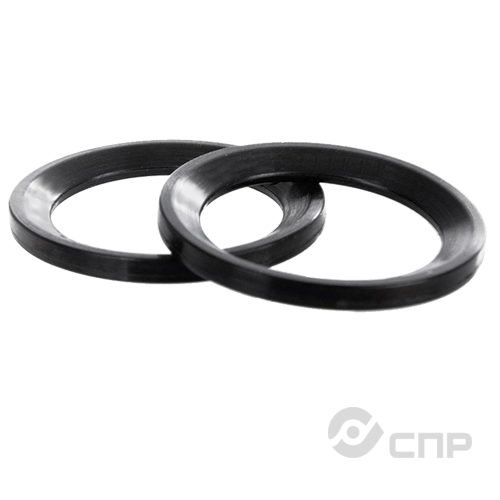

| Кольцо профильное 19,6х24,3х1,5х0,8 Цена по запросу | 19.6 | 24.3 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 21,8х26,9х1,5х0,8 Цена по запросу | 21.8 | 26.9 | 1.5 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 23,9х29,2х1,5х0,8 46 ₽ | 23.9 | 29.2 | 1.5 | 0.8 | 0..55 | 46 ₽ | |
| Кольцо профильное 27,7х32,7х2х0,8 Цена по запросу | 27.7 | 32.7 | 2 | 0.8 | 0..55 | Цена по запросу | |
| Кольцо профильное 29,7х35,7х2х1 72 ₽ | 29.7 | 35.7 | 2 | 1 | 0..55 | 72 ₽ | |
| Кольцо профильное 35,9х43,2х2,4х1 Цена по запросу | 35.9 | 43.2 | 2.4 | 1 | 0..55 | Цена по запросу | |
| Кольцо профильное 38,8х45,8х2х1 81 ₽ | 38.8 | 45.8 | 2 | 1 | 0..55 | 81 ₽ | |
| Кольцо профильное 44,7х50,7х2х1 101 ₽ | 44.7 | 50.7 | 2 | 1 | 0..55 | 101 ₽ | |
| Кольцо профильное 56,5х66,1х4х2 Цена по запросу | 56.5 | 66.1 | 4 | 2 | 0..55 | Цена по запросу |
Поможем с подбором колец профильных
Если вам нужна консультация для подбора размера и материала колец профильных обратитесь к нашим специалистам
по телефону
+7 (499) 653-77-17по электронной почте
info@spr-prom.ruFAQ Кольца профильные DIN 3869 (импортные)
Как рассчитывать и проверять допуски профиля кольца согласно DIN 3869?
Допуски профиля определяются стандартными таблицами DIN 3869 и ISO. Для проверки используют калибры и измерительные инструменты с точностью не ниже класса 2, чтобы убедиться, что внутренний диаметр, высота и профиль соответствуют нормативам, обеспечивая плотное прилегание и герметичность.
Какие параметры необходимо учитывать при подборе кольца для использования в системах с высоким давлением?
Следует учитывать рабочее давление, материал уплотнения, профиль кольца и допустимые деформации. Также важно обеспечить достаточную толщину и плотность профиля для равномерного распределения давления, чтобы избежать деформаций и протечек при высоких нагрузках.
Как определить эксплуатационный ресурс профильных колец в агрессивных средах?
Для этого используют данные о стойкости выбранного материала к конкретной химической среде, а также проводят тесты на износ и деградацию при заданных температурах и давлениях. Также рекомендуется учитывать срок службы по рекомендациям производителя и проводить регулярные инспекции для оценки состояния уплотнений.
Как выбрать подходящий профиль и материал кольца для конкретных условий эксплуатации?
Выбор профиля и материала зависит от условий эксплуатации: давление, температура, химическая среда. Например, для высоких температур рекомендуем использовать FKM или PTFE, а для химически агрессивных сред — EPDM или Viton. Размер подбирается по чертежам и стандартам DIN 3869.
Какие особенности монтажа и эксплуатации профильных колец для обеспечения герметичности?
Монтаж профильных колец требует аккуратности: необходимо очистить поверхности, правильно установить профиль без перекосов и обеспечить равномерное сжатие. Использование специальных инструментов и соблюдение рекомендаций по установке помогает избежать повреждений и обеспечить герметичность.
Где применяются профильные кольца
Профильные кольца по DIN 3869 используют в качестве мягких аксиально-статических уплотнителей соединений фитингов, труб, шпилек, винтов. При затягивании резьбы эластичная прокладка герметизирует зазор.
Уплотнители устанавливают в различных машинах и механизмах:
- строительная и грузоподъемная техника;
- гидравлические клапаны и прессы;
- технологические трубопроводы;
- инжекционные машины;
- промышленное оборудование;
- газовые приборы и т. д.
Какие виды уплотнителей бывают
Для изготовления профильных колец по DIN 3869 используют эластомеры FKM, NBR, EPDM, отвержденный перекисью.
| Показатель | EPDM | FKM | NBR |
| Цвет | Фиолетовый | Зеленый | Черный |
| Твердость по Шору А | 80 | 80 | 80 |
| Рабочие температуры, ˚С | От -45 до +150 | От -40 до +200 | От -30 до +100 |
| Преимущества | Устойчивость к воздействию пара, горячей воды, щелочных и кислотных сред, полярных растворителей, моющих средств, химически активных веществ, смазочных материалов на основе силикона, озоностойкость | Устойчивость к минеральным и синтетическим ГСМ, трансмиссионным жидкостям, маслам ATF, углеводородным средам. Устойчивость к климатическим воздействиям, озону. Газонепроницаемость | Устойчивость к воздействию минеральных масел и смазок, гидравлических жидкостей, негорючих сред. Подходит для комплектации газовых установок. |
В чем преимущества профильных колец по DIN 3869
- Стабильная геометрия профиля при повышенных нагрузках.
- Возможность демонтажа и повторного использования.
- Отсутствие скручивания в пазу.
- Высокий уровень герметичности.
- Сохранение положения при перепадах давления.
Чтобы купить уплотнители с гарантией качества, оставьте заявку на нашем сайте. Мы также принимаем заявки по телефону и электронной почте.
